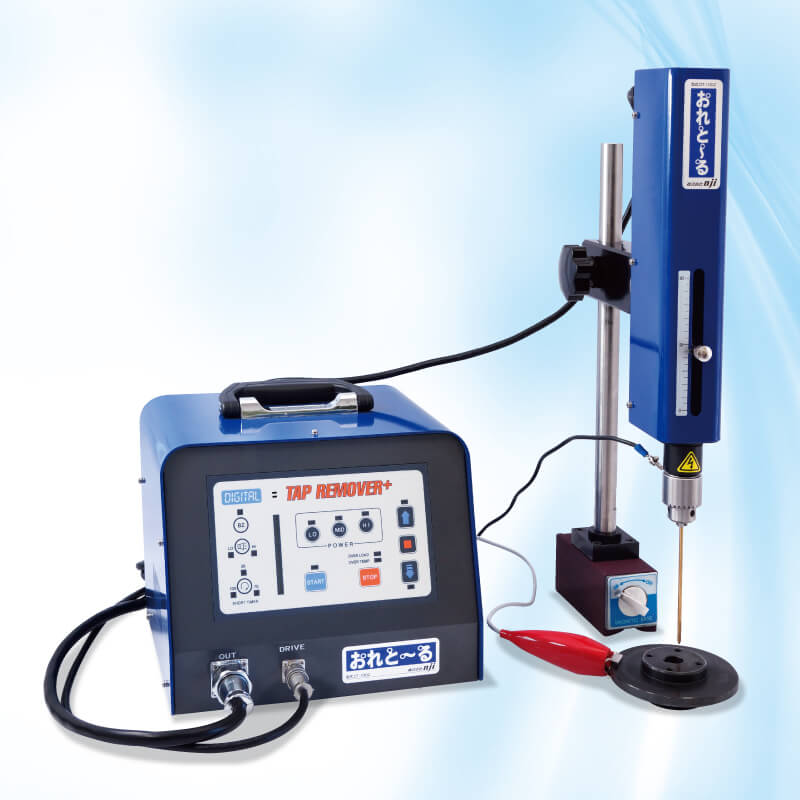

おれと〜る

破損工具除去放電加工機

型式 OT-100Z

おれと〜る
おれと〜るは
折れたタップ、ドリル等を除去する
簡易放電加工具です。

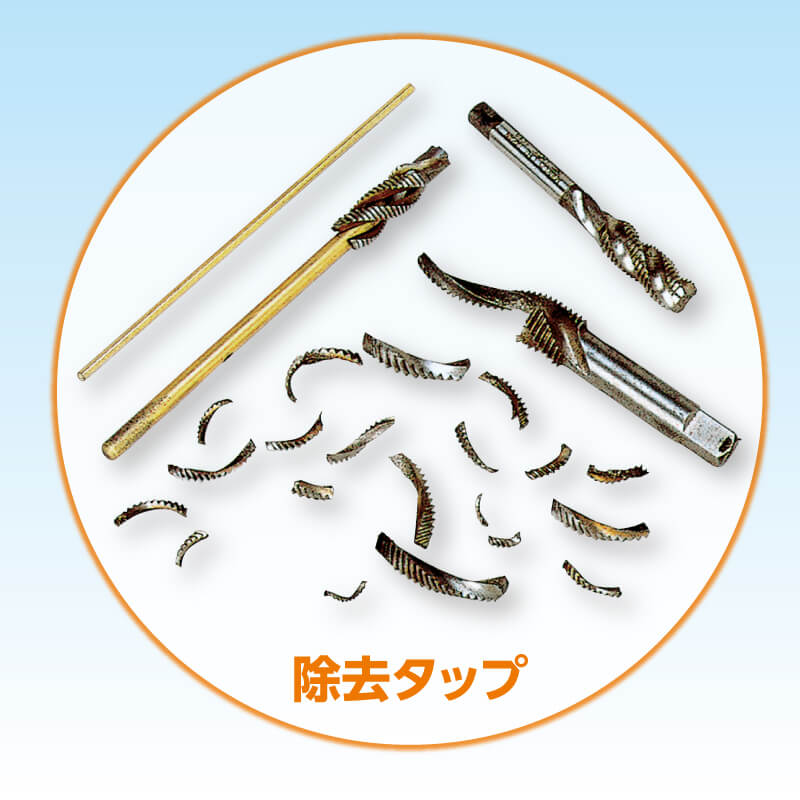

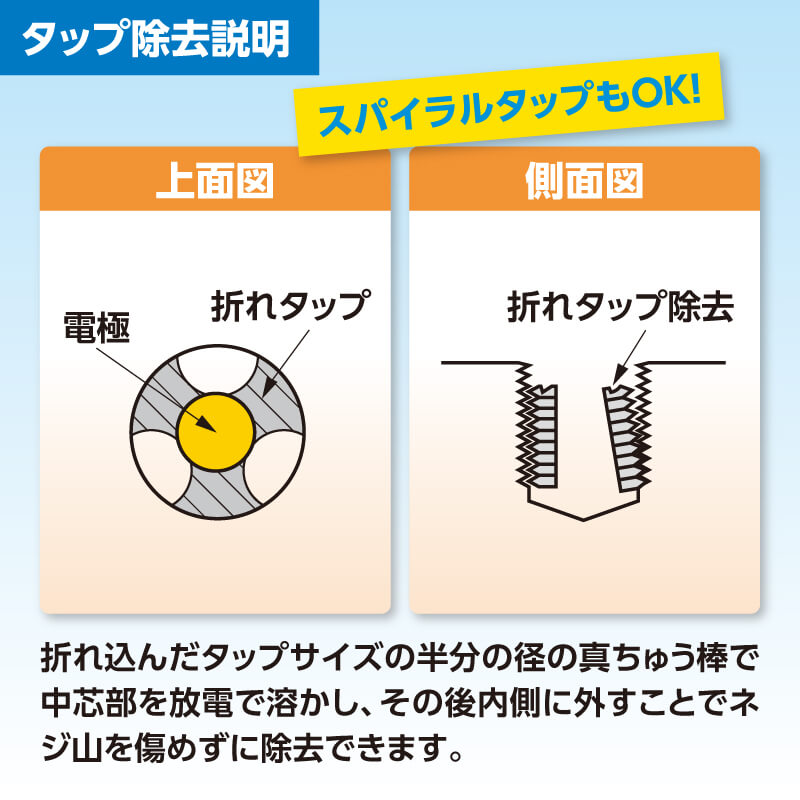

なぜとれるのか?
タップの中心部分を溶かし取る事によって、刃先がバラバラに分断されます。これを、ケガキ針でかき出せば簡単に折れ残り部分を取りはずす事ができます。母材のネジ山はほとんど傷めません。
特長

●小型軽量で持ち運びが楽。

●AC-100V電源でどこでも使えます。

●加工液は水道水でOK。

●電極は市販真鍮棒。

●タップ除去サイズはM2〜M30まで可能です。

●ワークの材質は導電性金属全て可能です。(鉄、アルミ、真鍮、ステンレス、鋳物、特殊鋼 等)

●加工ヘッドが旋回する為、角度加工ができます(0〜90度)。

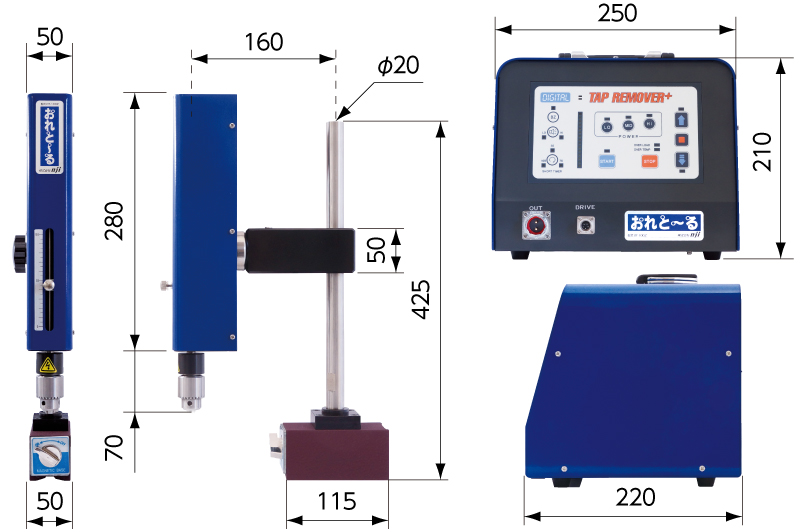

寸法図

おれと〜る寸法
仕様
電源
ユニット
寸法 250×210×220mm
重量 4kg
加工
ヘッド
寸法 50×250×410mm
重量 6kg
マグネットスタンド含
Z軸移動量 100mm
使用電源 AC-100V 6A
電極
チャック
ステンレス Φ6.5(MAX)
電極 真ちゅう棒(BSBM 快削黄銅)
標準セット

●電源ユニット

●マグネットスタンド

●加工ヘッド

●専用パテ

●電極棒一式
(Φ1.0・Φ1.5・Φ2.0・Φ2.5・Φ3.0 → 各2本、
Φ4.0・Φ5.0・Φ6.0 → 各1本)

※注意ー形彫放電加工・細穴加工としては使えません。
