ダンディホルダー

生爪不要丸物ホルダー

型式 SCH-45(本体のみ①)/SCH-45Q(2点セット①+②)/SCH-45QE(3点セット①+②+③)<br>SCH-65(本体のみ①)/SCH-65Q(2点セット①+②)/SCH-65QE(3点セット①+②+③)

ダンディホルダー
ダンディホルダーとは
スクロールチャックに取り付けるスプリングコレット用のホルダーです。加工物を傷つけず、無断階にチャッキングできます。
用途・特長

●旋盤加工で生爪成形が不要になります。

●割出機でのエンドミル加工にベビーチャック等がいりません。(スクロールチャックの外径にツールが緩衝しません。)

●角ホルダーに取り付ければマシンバイスで2面、4面、端面、角度加工が出来ます。

材質・硬度
SCM-415
HRC-55
仕様
名称 各部の
仕様等
SCH-45QE SCH-65QE
ダンディ
ホルダー
型式 SCH-45 SCH-65
軸径〜ΦA h5 45 65
全長〜B 98 150
軸研磨部〜C 45 60
チャッキング範囲〜D Φ20〜Φ2.5mm Φ34〜Φ10mm
角ホルダー 型式 SQH-60 SQH-86
穴径~ΦE H5 45 65
全長〜F 60 77
四角幅〜G □60 □86
スプリング
コレット
型式 ER-32-18S ER-50-12S
片角8°〜ERコレット ER-32 ER-50
セット数 18ケ 12ケ
セット内容 Φ20〜Φ3まで
1mmとび
Φ34〜Φ12まで
2mmとび
収納台 材質 ABC樹脂〜黒色
寸法 250×145×30t 375×180×40t

寸法図

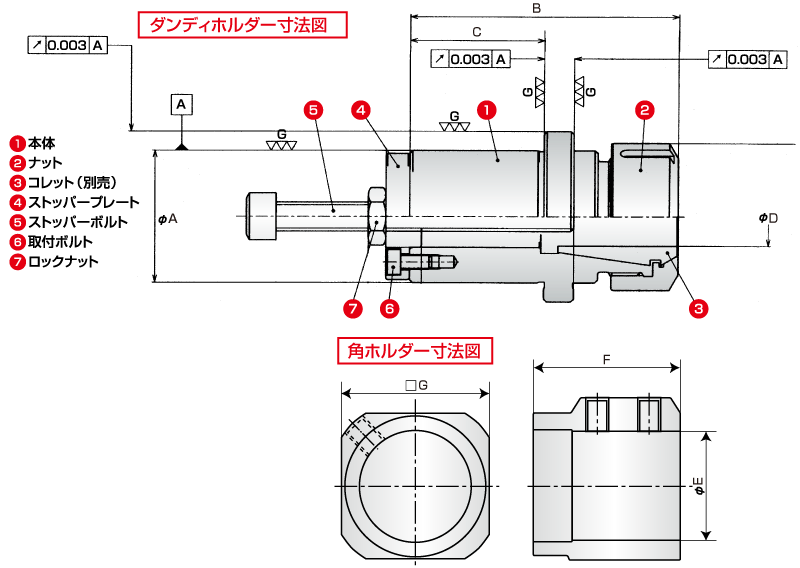

ダンディホルダー寸法
