ジライヤーシリーズ

ビビり止めスプリング付ジャッキ

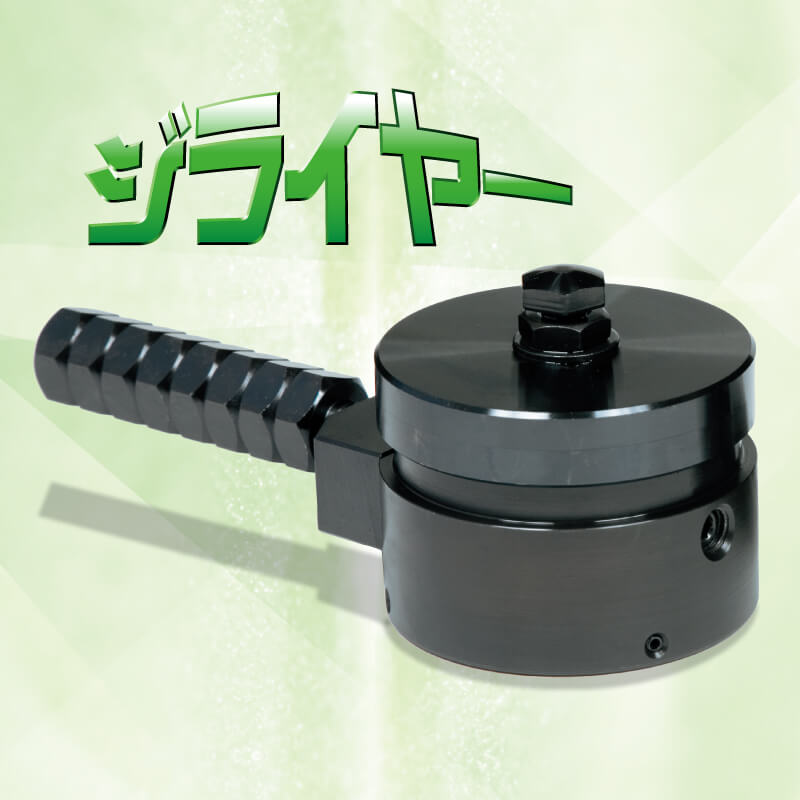

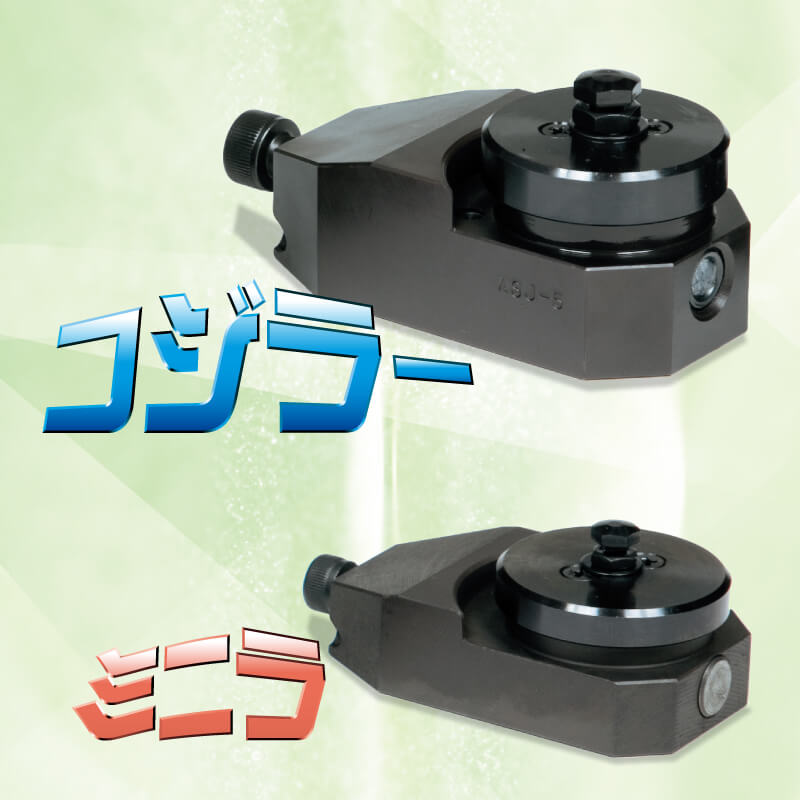

型式 ジライヤーASJ-7/コジラーASJ-5/ミニラASJ-3

ジライヤーシリーズ
ジライヤー・コジラー・ミニラとは

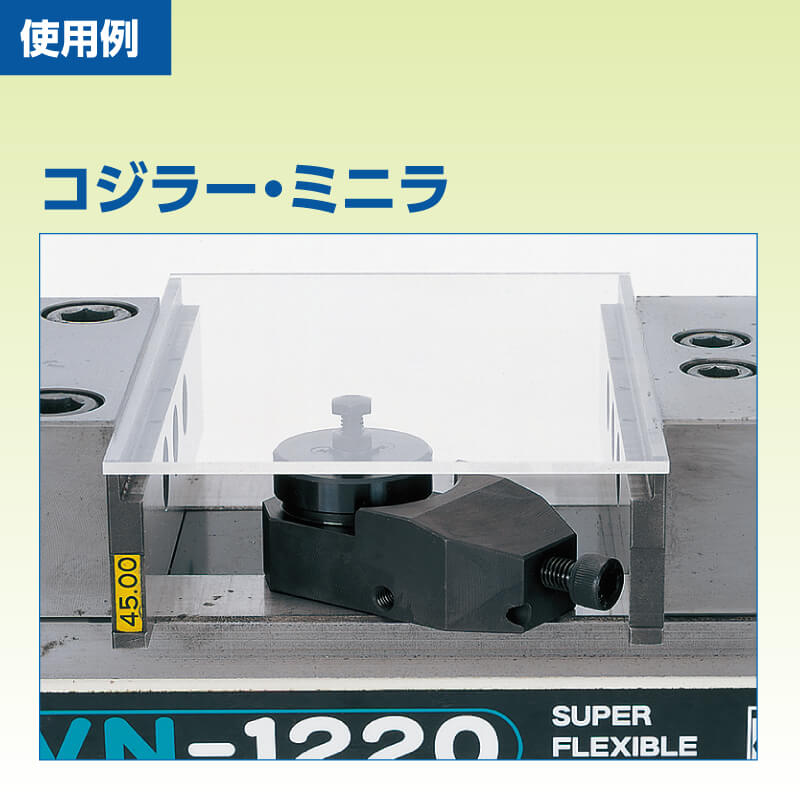

マシンバイスで長物加工物のハネ出し部のビビリ止めに。大物加工物や平面研削の中間ジャッキです。
dt_text

●マシニングセンター、フライス加工における加工物のビビリ止めに使う、スプリング内蔵ジャッキです。

●加工物の重量に押し下げられた高さに簡単にロックできます。

●スプリングの強さはホーローネジで調節できます。

●ジャッキ下面のマグネットにより、ズレにくくなっています。

寸法図 ジライヤー

ジライヤーシリーズ寸法

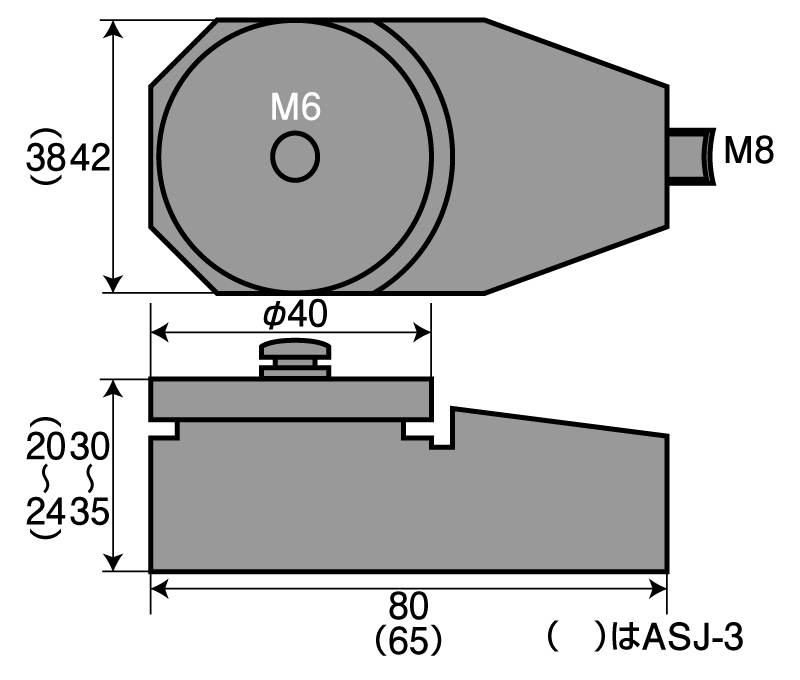

寸法図 コジラーとミニラ

ジライヤーシリーズ寸法

各部名と寸法

各部名と寸法
部 名 H
高さ
ストローク
スタンド
ピン
サイドロック
ピン
アジャスト
ボルト
ロック
ボルト
押上バネ 調整
ホーロ
マグネット ストッパー
ボルト

ASJ-7 50〜57 Φ25×40 Φ14×25 M10×35 M12×30 Φ10×40 2ヶ M12×16 2ヶ Φ15× 9 3ヶ
ASJ-5 30〜35 Φ20×25 Φ10×28 M 6×20 M 8×30 Φ 5×25 2ヶ M 6× 5 2ヶ Φ15× 9 2ヶ M3×8
ASJ-3 20〜24 Φ17×18 Φ 8×23 M 4×12 M 6×20 Φ 5×25 2ヶ M 6× 5 2ヶ Φ10×10 2ヶ M3×8
