マジカルバイス

四面拘束小物バイス

型式 MV-10Z

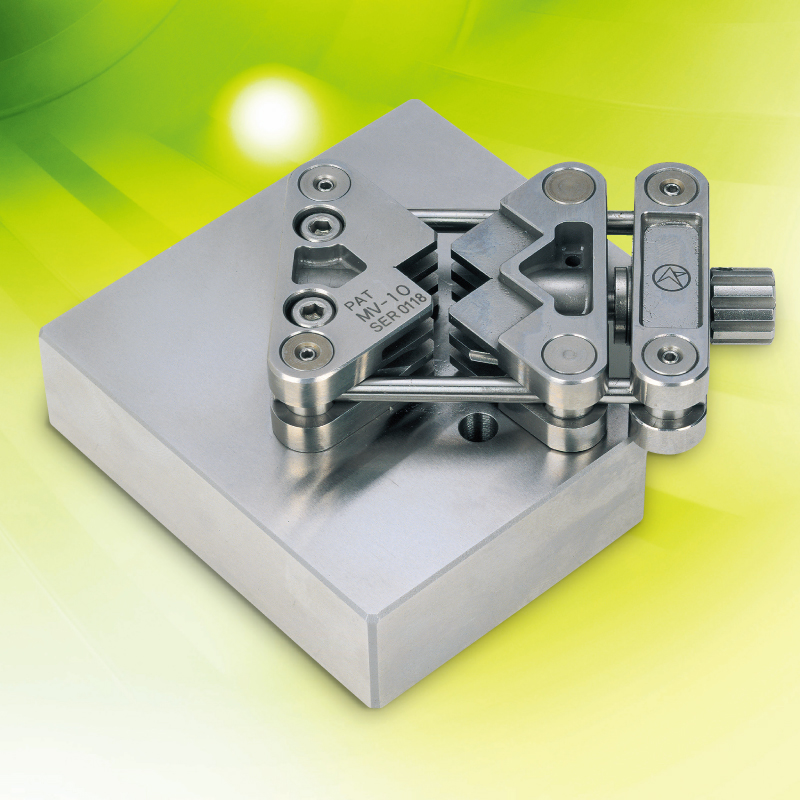

マジカルバイス
マジカルバイスは
素早く・精度良く、あらゆる形状をクランプ
四面拘束バイス
0.5Φ〜10Φ、0.5□〜10□までOK!
特長

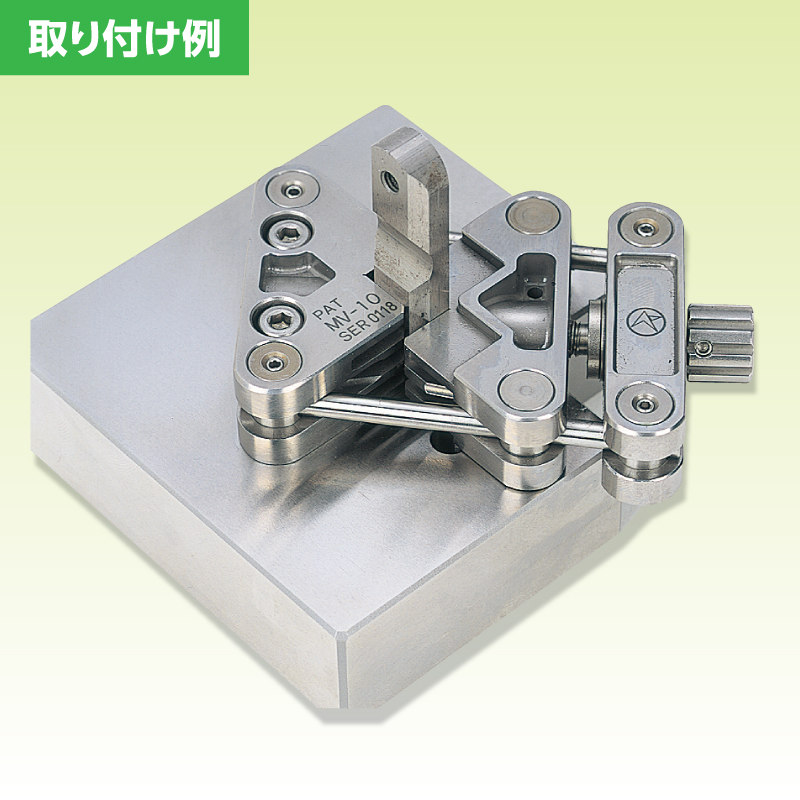

●四面自在拘束なので、あらゆる形状のワークを確実にクランプ

●スピーディなワーク脱着

●高い繰り返し精度

●確実な芯出し

●加工物の基準取りも抜群

●数個のワークを同時にクランプできるので、大幅に加工時間を短縮

●各メーカーのツーリングシステムへの取り付けが可能

●MC、NC、研削、ワイヤー、放電などの小物加工作業に、投影機、三次元測定機などのサンプル保持に最適

仕様

●マジカルバイス(本体) MV-10
材質 SUS-440

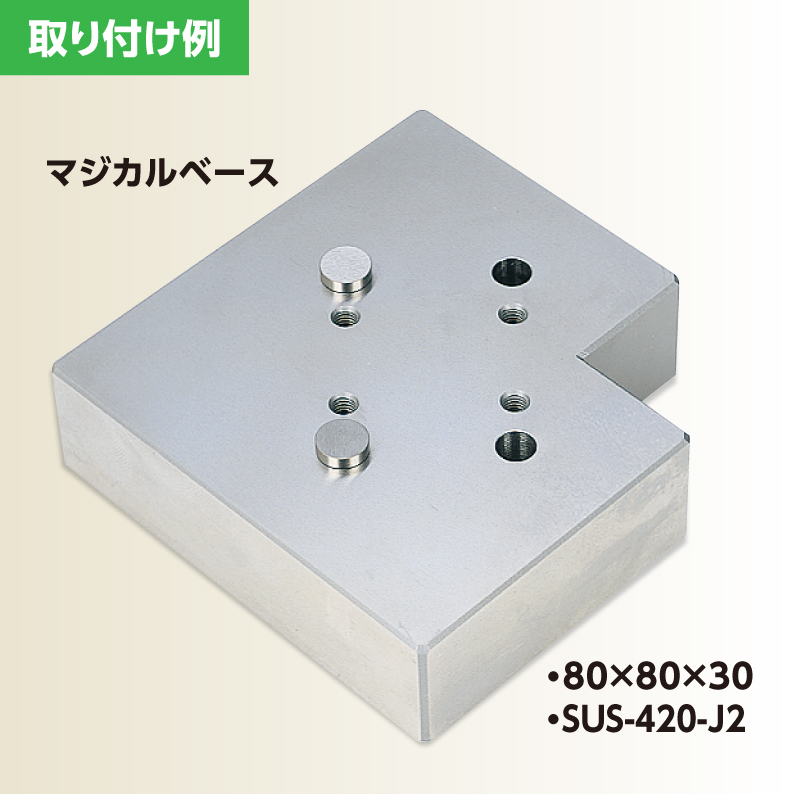

●マジカルベース MB-80

●エクステンションロッド ER-65
(5〜15mm用(2本1組))

仕様
型式 MV-10Z
全 長 76.5mm
高 さ 16mm
ワークサイズ 0.5~10mm
(5~15mm)
硬 度 HRC-55以上
重 量 200g

寸法図

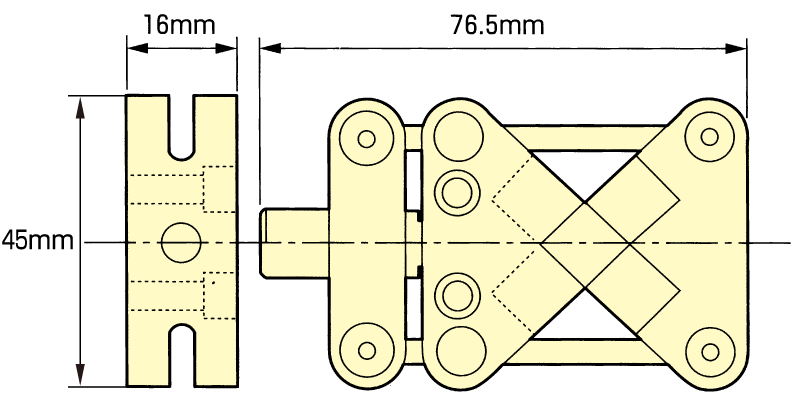

マジカルバイス寸法

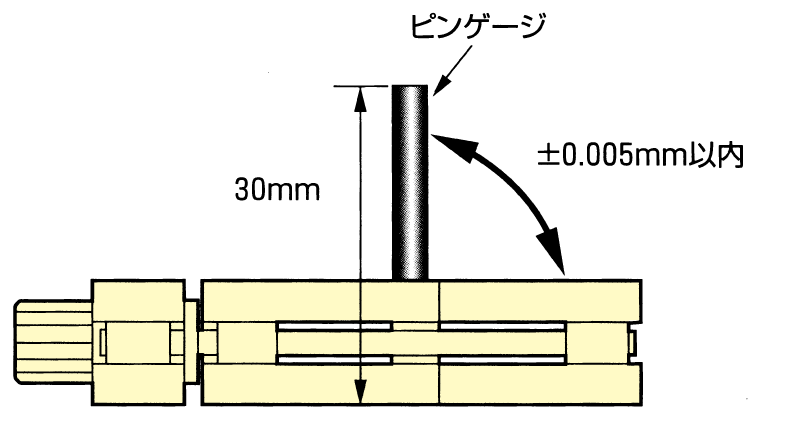

直角度

マジカルバイス寸法
