ミラクルバイス
マシンバイス用 両締めバイス型式 NMV-300S
- ミラクルバイスは
- マシンバイスで挟める、多目的両締めジグバイスです。マシンバイスの脱着が不要~段取り替え=着脱の時間ロスが“ゼロ”になります。
- 特長

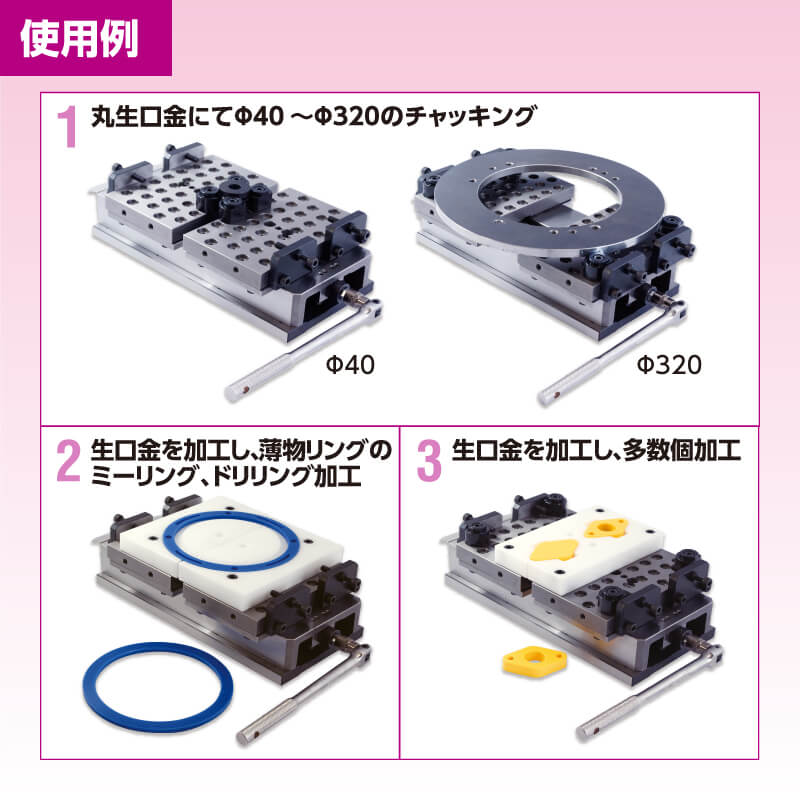

- ●マシンバイスを外さず、生口金加工により、異形加工物が挟めます。
- ●最大12インチチャック相当で挟む丸物が、バイスで挟めます。
- ●スライドテーブルの外周4面と基準穴(Φ15-36ケ)は、組み付け後同時加工の為、段取り替えや芯だし時間が大幅に短縮できます。
- ●両締めバイスの移動量は0〜100mmで、繰り返し精度は ±0.03以内です。
- ●スライドテーブルに生口金や各種ジグアタッチメントを取付ければ、単品対応のジグバイスとしてあらゆる加工に対応できます。

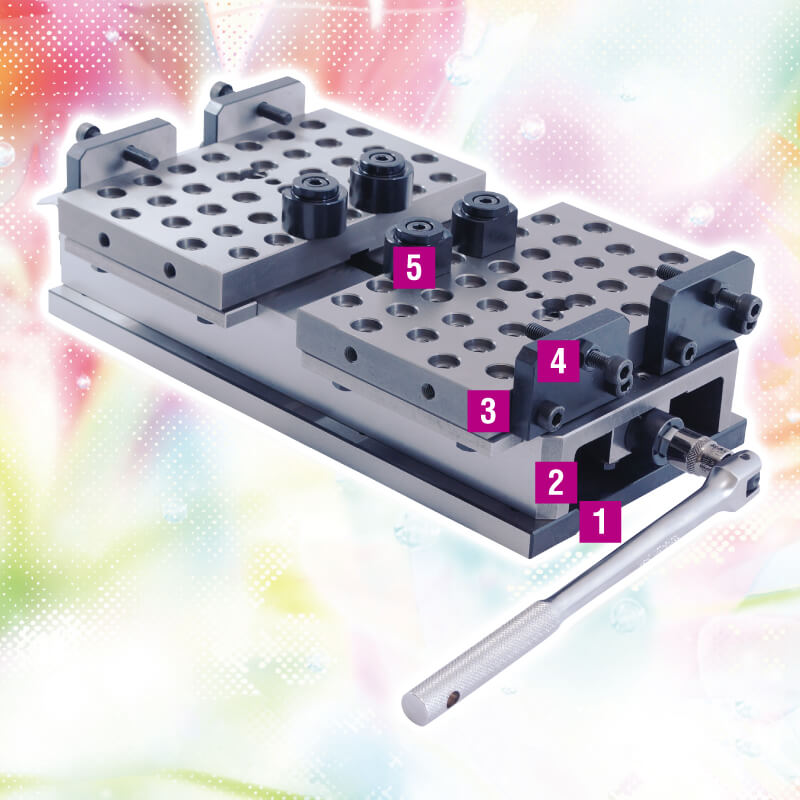

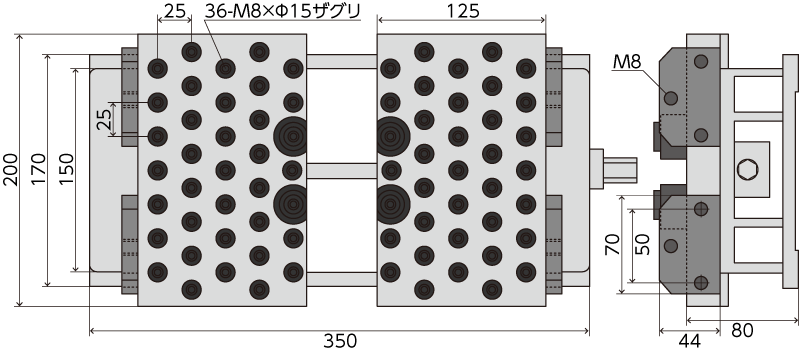

- 各部の名称と仕様
- 取り付けベース…
焼入れ研磨(350×170×13.5t) - ボディ…ダクタイル鋳鉄(350×150×45t)
- スライドテーブル…

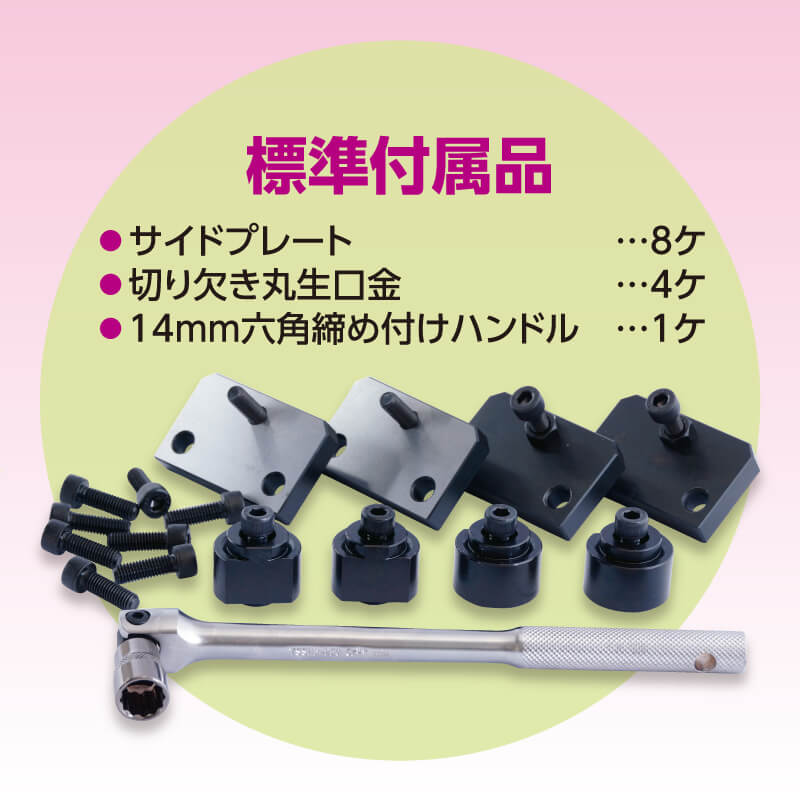

S55C(125×200×23.5t)〜2ケ - サイドプレート…
SS41(50×44×10t)〜8ケ - 切り欠き丸生口金…
S45C(Φ34-Φ24×25h-20h)〜4ケ - 総重量…25Kg
