ダイスコ
機械加工､組み立て作業の簡易直角測定器型式 DS-200
New
- ダイスコとは
- 機械加工や組み立て現場で使える、簡易直角度測定器です。円筒スコヤとの比較測定で、熟練度を要さず、簡単で正確な測定ができます。
- DS-200は50〜200の高さまで測定できます。
- 特長
●従来のスコヤ等による推読から、ダイヤルゲージで数値的に測定が出来ます。
●お手持ちの円筒スコヤの直角度のチェックが出来ます。
- 用途
●マシニングセンターやフライス盤のテーブル上でも使えます。
●各種部品の直角測定、金型、治具の組付けや調整に使えます。

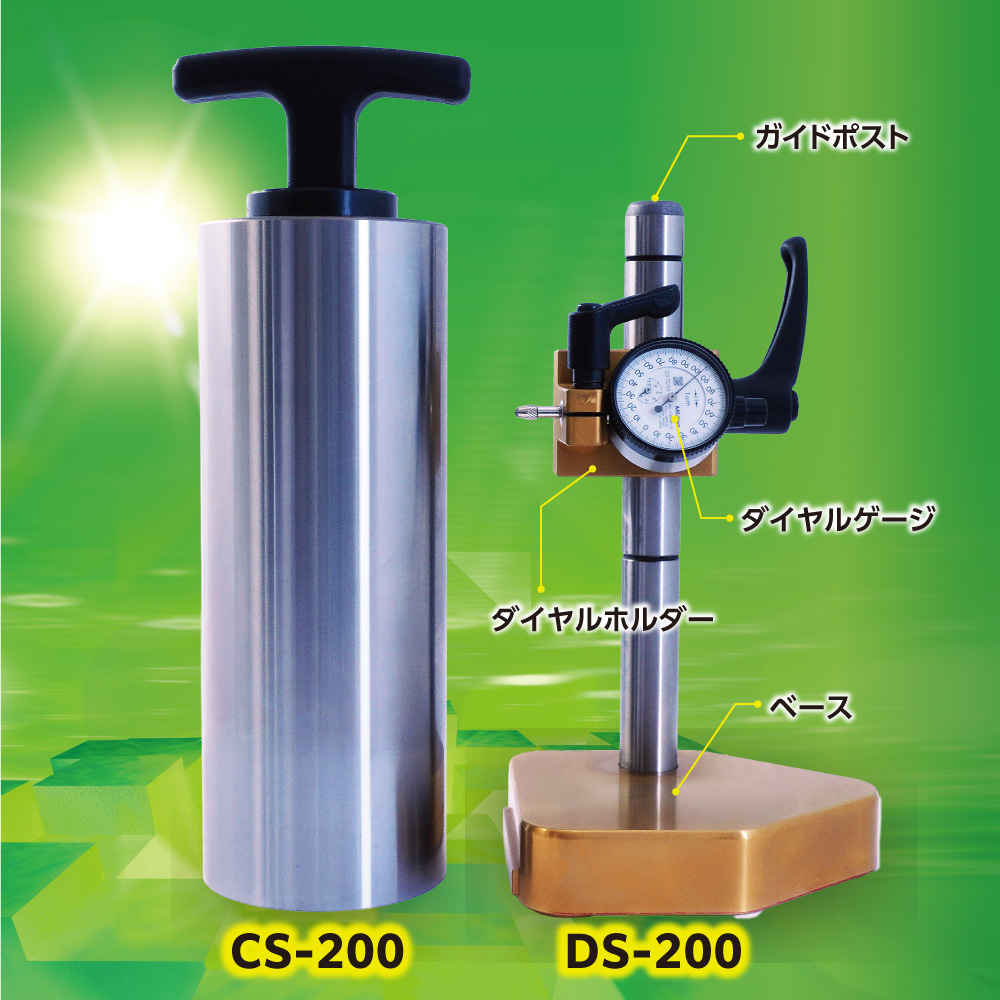

- 各パーツの仕様と材質
●ベース〜幅100×長さ122×厚さ28mm。
DC53焼入れ（HRC-60～63）〜
Tin処理（HRC-70以上）●ガイドポスト〜φ20×210mm。SUJ2 HRC-58
●ダイヤルホルダー〜59×62×42mm。A6061
●ダイヤルゲージ〜ミツトヨ製（1109AB-10）
| 型式 | 寸法 幅×長さ×高さ（mm） |
重量（Kg） |
|---|---|---|
| DS-200 | 100×122×230 | 2.7 |
| 型式 | 寸法 幅×長さ×高さ（mm） |
直角精度 | 重量（Kg） |
|---|---|---|---|
| CS-200 | φ80×210 | 200mm 2u以内 |
8.5 |
| 型式 | ベース+ガイドポスト | ダイアルゲージ+ホルダー | 円筒スコヤ | |
|---|---|---|---|---|
| DS-200 | DS-200 | 各1 | 各1 | 無し |

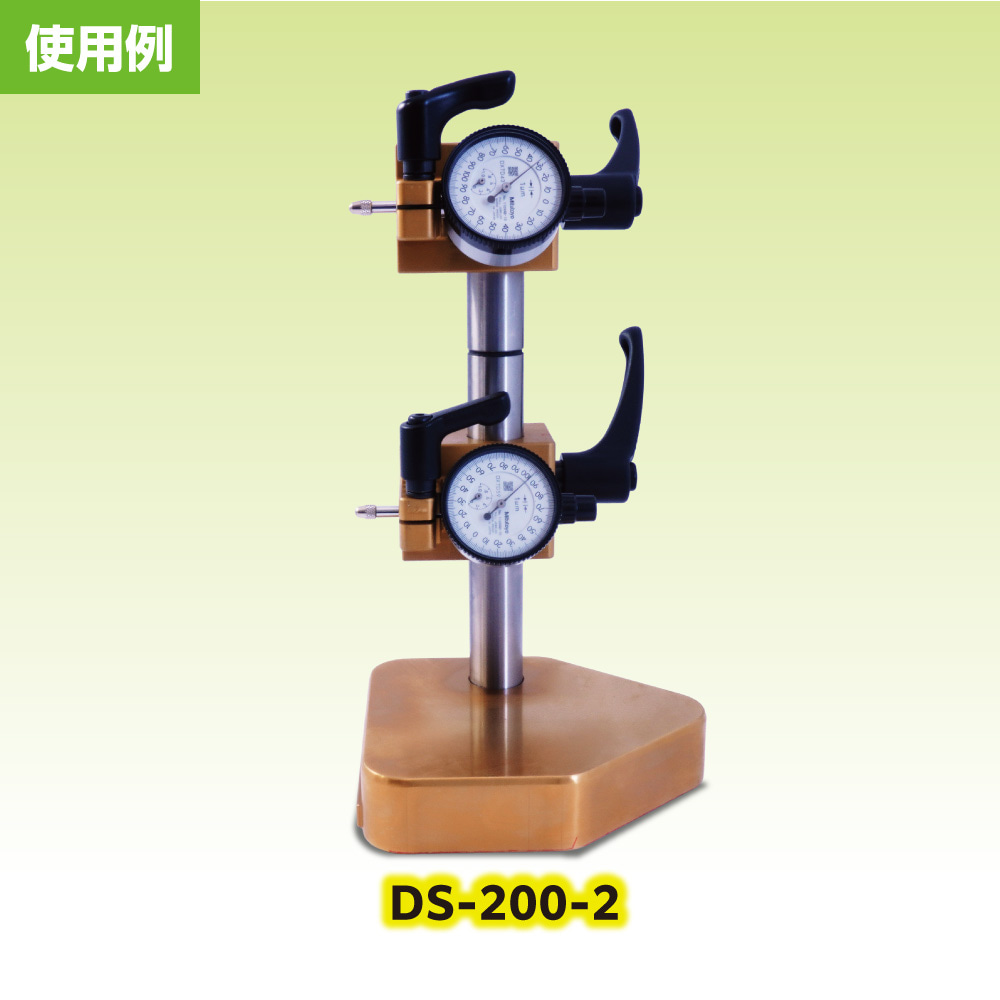

| DS-200-2 | 各1 | 各2 | 無し | |

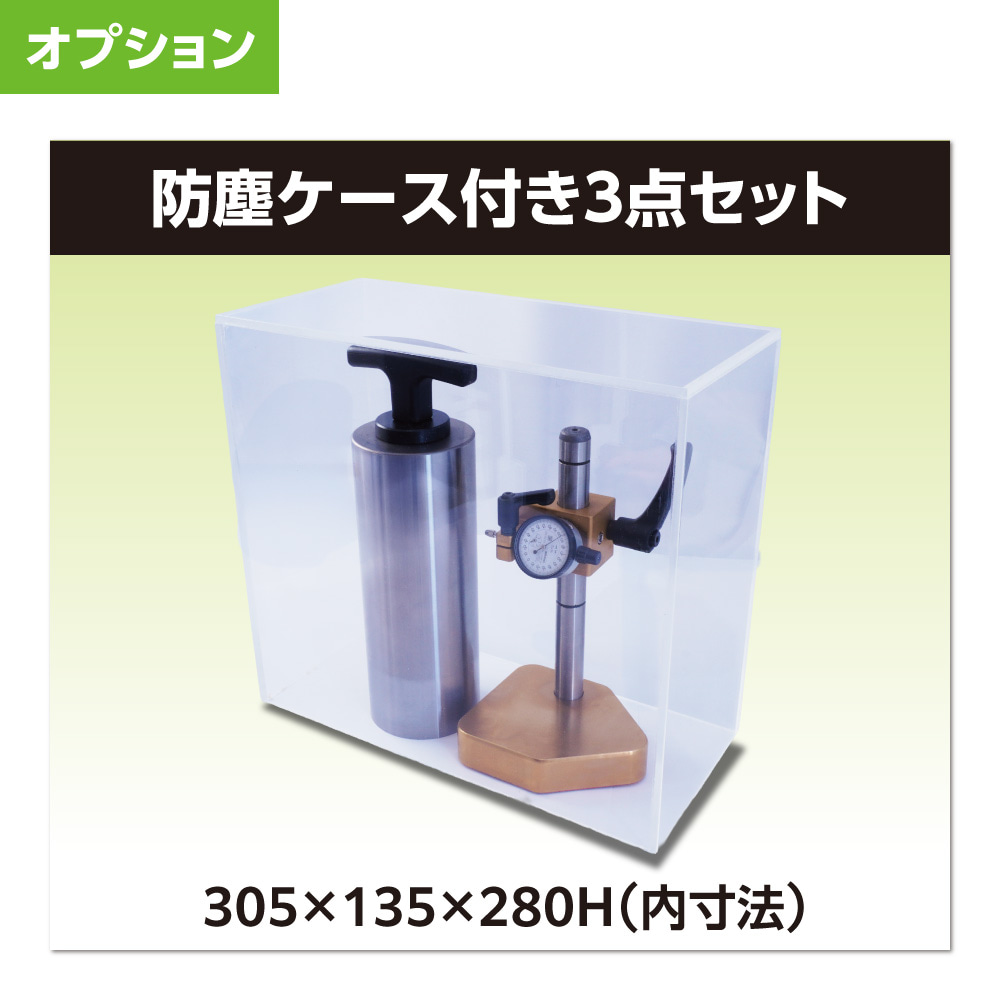

| DS-200S | 各1 | 各1 | ○ | |
| DS-200S-2 | 各1 | 各2 | ○ |
