マシンバイス敷台-倒れ防止バネ型式 TSUPPARI TPR-2510/COPPARI CPR-1010
- つっぱりとは
- フライス盤、ボール盤でのバイス作業には、パラレル(敷台)が使われます。加工物取替の際バイスを緩めた時、パラレルが口金から外れます。それを防ぐ専用スプリングです。
- 特長
- ●SK焼入バネ鋼で長期使用にも弾性はかわりません。
- ●スペーサ・ジョイントボルトを使えば10mm〜300mmまで無段階に使えます。
- ●アルミブロックはM6タップが立ててあり、バネの固定やジョイント用に使えます。
- いままで
- ●マシニングセンターでテーブルを早送りしたらパラレルが抜けた。
→不良品を作った。 - ●口金に両面テープや、接着剤でパラレルをはりつけた。
→取付、取外しがめんどう。 - ●コイルスプリングを使っていた。
→バネの間に切粉がつまり、締まり具合がわからなかった。 - ●加工物取替の時、パラレルを取り出しふいていた。
→そうじに時間がかかった。 - ●傾斜バイスでのパラレルの保持に苦労していた。

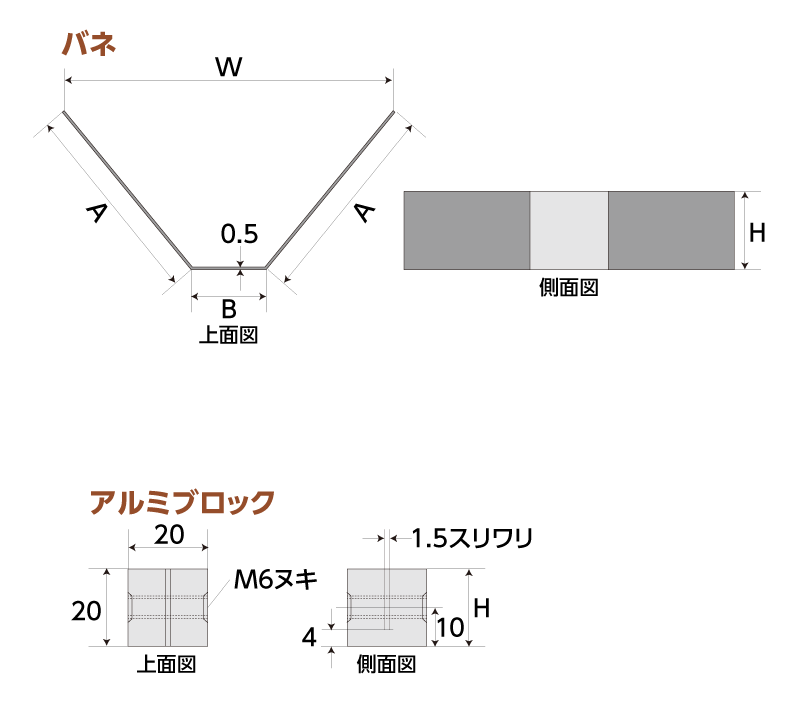

品名 (型式) |
つっぱり (TPR-2510) |
こっぱり (CPR-1010) |
|
バネ | A | 50 | 40 |
B | 20 | ||
W | 85 | 75 | |
H | 25 | 10 | |
数 | 2 | 4 | |
アルミ ブロック |
H | 20 | 15 |
数 | 2 | ||
止 ネジ |
M6×8ホーロー |
