アクアデックス
浸漬タイプ 手動式インデックスヘッド型式 AD-424
- アクアデックスとは
- 回転部からの水の浸入をシャットアウトする
浸漬タイプの手動式インデックスヘッドです。
手動で一発！ 高精度の割り出し加工を実現します。
- 特長
- ●回転精度3μm
振れ精度３μmを保証。 - ●割出し精度0.005/70mm
割出し角度360°/24分割（15°等配）インデックスプレート割出し部は研削加工により高精度仕上げ。 - ●ブレーキにより確実にロック
フライス盤の軽切削加工時等ブレーキにて軸を確実に固定できます。 - ●回転部シールはオムニシールを使用
回転部からの水の浸入を防ぐシールは摩擦抵抗が少なく、ネジレに強いオムニシールを採用。 - ●ワンタッチロック
- ●外部材質はステンレス鋼
長期間高精度を維持するために、錆と摩耗を考慮し、焼入れステンレス鋼を採用。
- 用途
- ・放電加工機
- ・平面研削盤
- ・ワイヤーカット
- ・フライス盤
- ・マシニングセンタ
- 仕様
- ・材質 SUS-420-J2
- ・硬度 HRC-55
寸法図

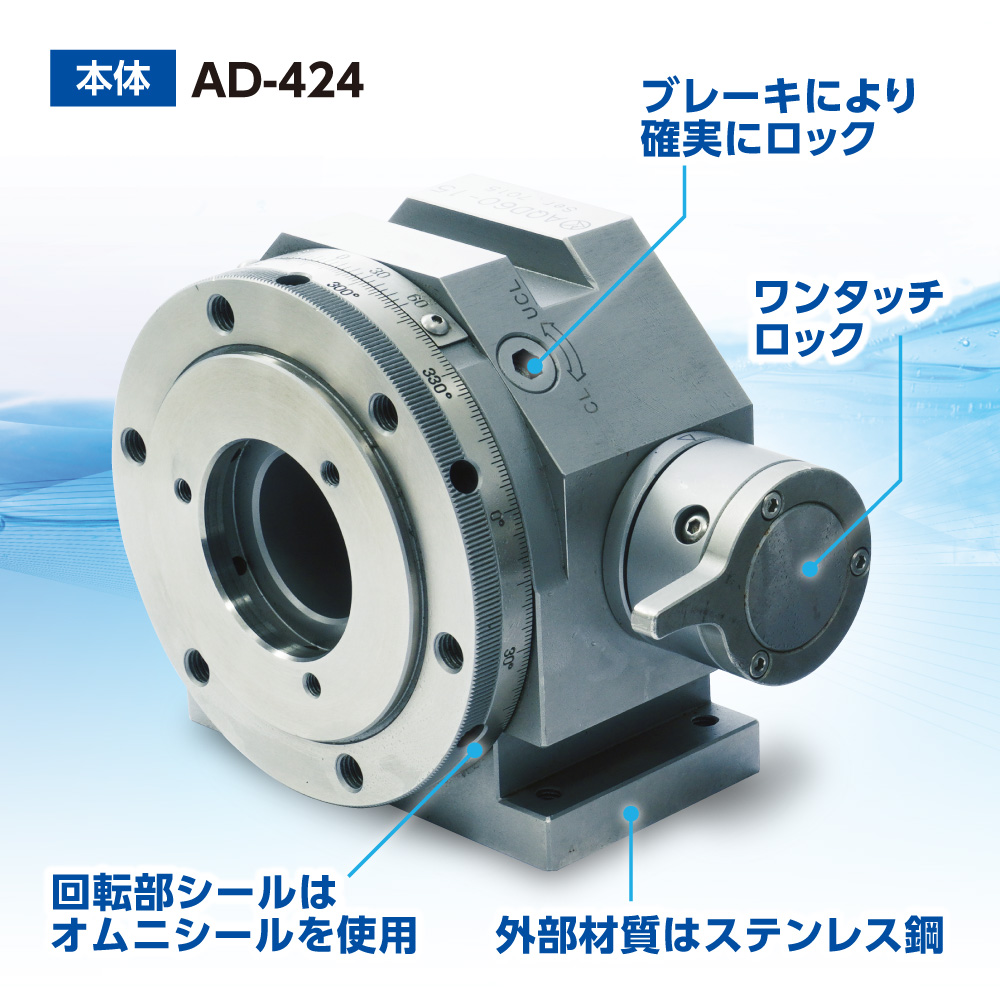

本体 AD-424

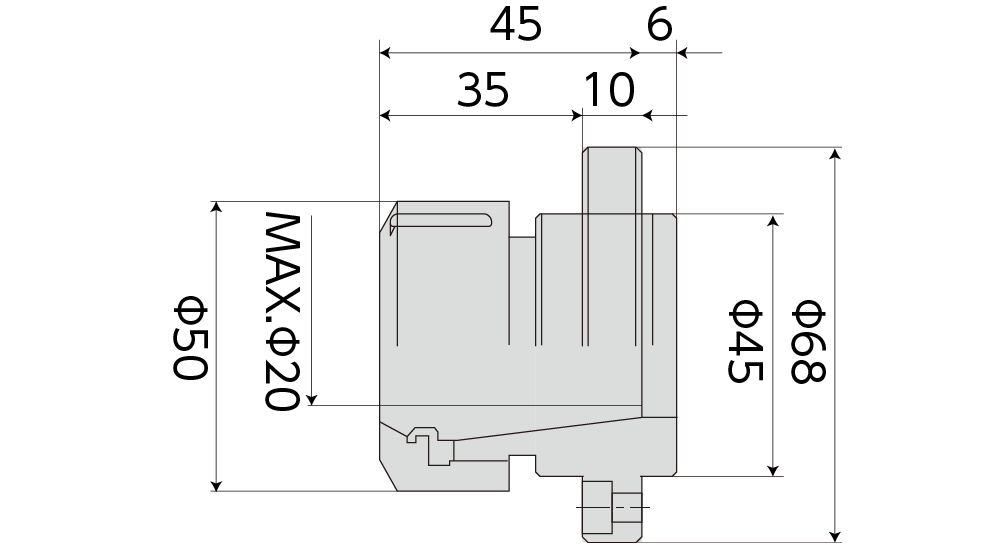

コレットチャック（オプション）
AH-32

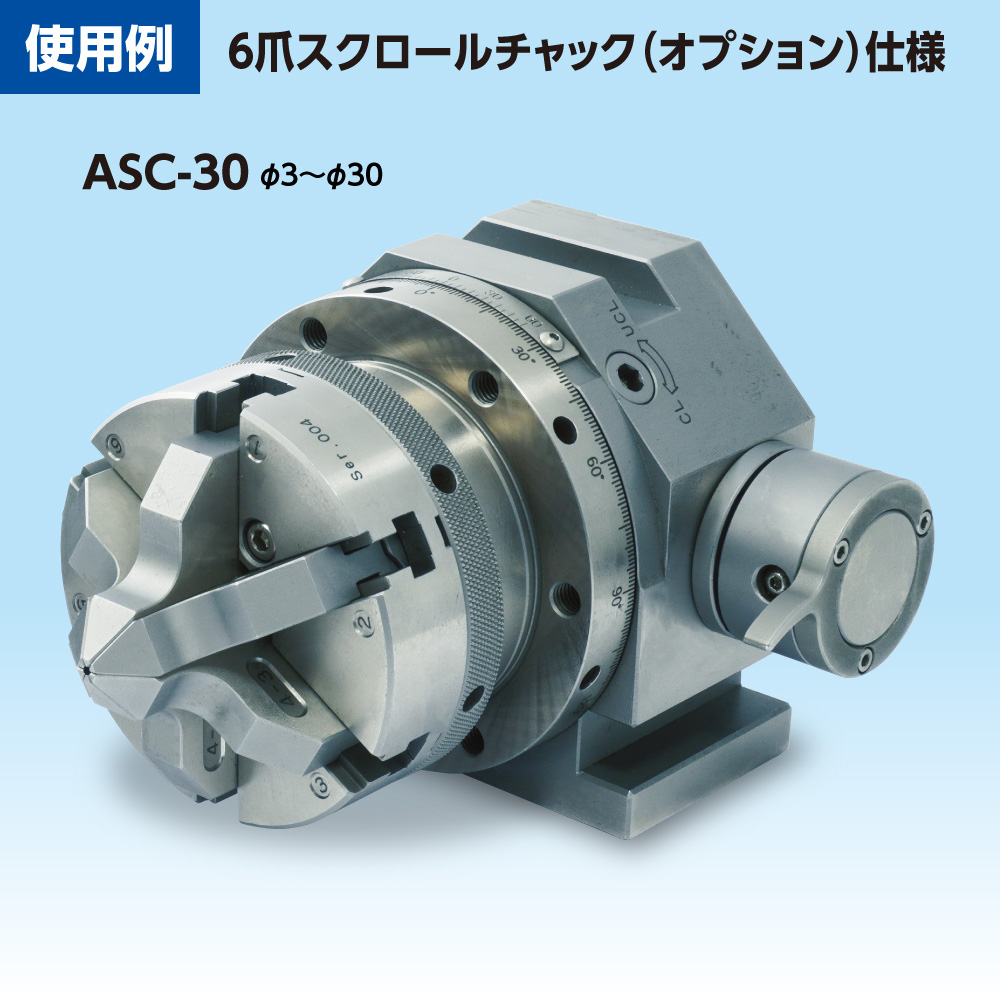

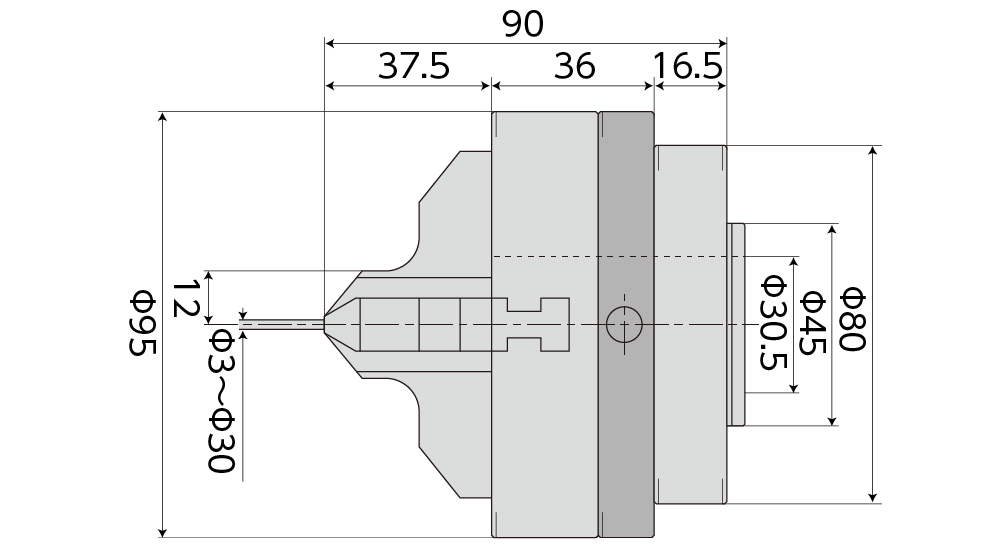

6爪スクロールチャック（オプション)
ASC-30
