ローリングボルト

ワーク面-面当たりボルト

型式 SH-0610

ローリングボルト
ローリングボルトは
スパイク頭(SH)と平頭(FH)ßの2種類が有ります。

寸法

ローリングボルト寸法
  スパイク
平頭 A B C D E kg
1 SH-
0610
FH-
0610
21 10 M6×
1.00
6 10 0.012
2 SH-
0814
FH-
0814
25 12 M8×
1.25
8 14 0.015
3 SH-
1017
FH-
1017
30 16 M10×
1.50
10 17 0.025
4 SH-
1222
FH-
1222
35 22 M12×
1.75
12 22 0.07
5 SH-
1627
FH-
1627
42 26 M16×
2.00
14 27 0.14
6 SH-
2036
FH-
2036
55 27 M20×
2.50
14 36 0.28
7 SH-
2436
FH-
2436
65 32 M24×
2.00
18 36 0.56
8 SH-
3046
FH-
3046
80 35 M30×
2.00
21 46 0.88
ローリングボルト仕様

■スパイク頭ボルト(SPIKE HEAD)

■平頭ボルト(FLAT HEAD)

■材質 本体(S45C)頭(SUJ2)

■焼入れ硬度 本体(HRC25〜32°)頭(HRC62°)

■表面処理 本体(黒染)

しまるげんは
T溝型ホルダーとスイングヘッドの組み合わせで、加工物を押し下げながらクランプする画期的な押さえ治具です。

●ASC-1625Sはローリングボルト、クランパー本体、スライダープレートの3点セット。

●単体型式はスライダープレートは付きません。

寸法

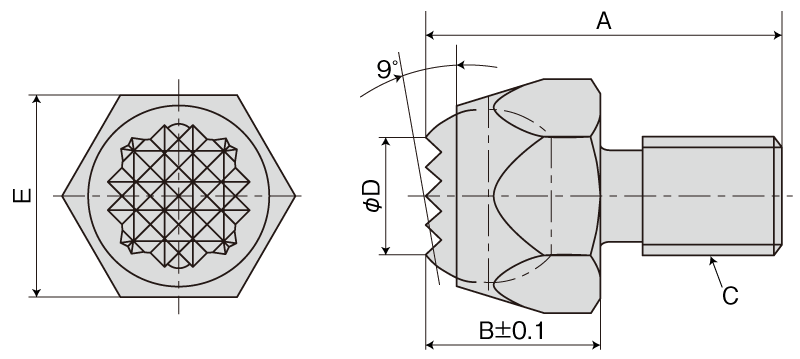

ローリングボルト寸法
