スクェアブロック
マグネット付き 多目的敷ブロック型式 SQB-20Z
- スクェアブロックは
- 25□のマグネット付き焼入れ敷台です。
- 10〜50mmの22種類の組み合わせにより、
10mm以上の0.5mm飛びの寸法が求められます。 - 仕様
●材質 S55C
●焼入れ硬度 HRC50〜55
- 高さの精度
●各H±0.005mm（組み合わせると、全H公差は変わってきます。）
- 使用マグネット
●ファインマグネットFM-1508（Φ15×8H）は 各個体に装着されています。
| 型式 | SQB-20Z | SQB-○○H |
|---|---|---|
| 標準組み合わせ | ○○は高さを指示。4ケ単位売り。 | |
| 寸法と 組合せ |

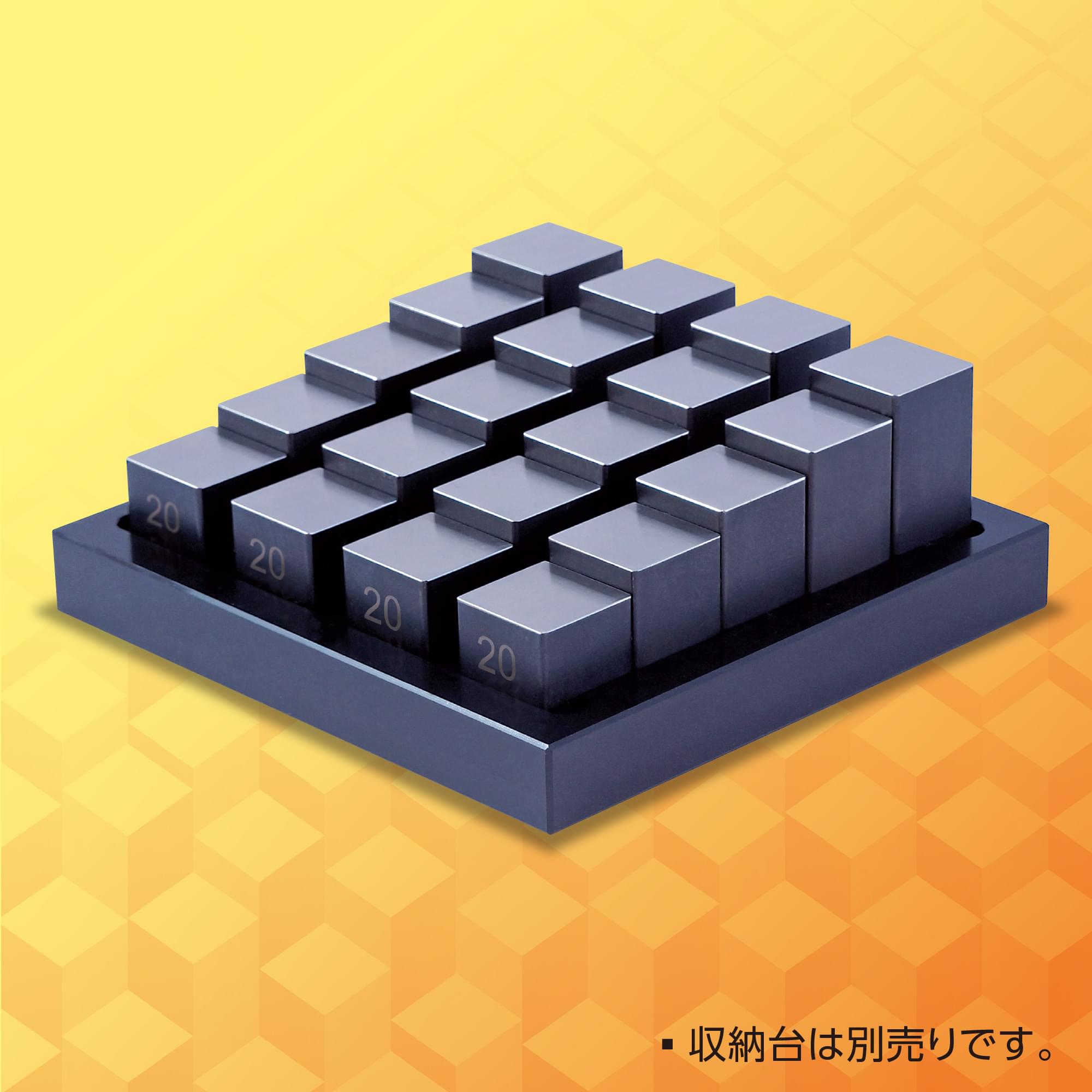

20H,25H,30H,35H,40H×各4ケ 合計20ケ |
10H,10.5H,11H,12H,13H,14H,15H 16H,17H,18H,19H,20H,21H,22H,23H 24H,25H,30H,35H,40H,45H,50H |
| 型式 | □寸法 | 高さ (±0.005) |
装着マグネット | 重量 |
|---|---|---|---|---|
| SQB-5050 | 50×50 | 50 | Φ30×25H | 1Kg |
| SQB-50100 | 50×50 | 100 | Φ30×25H | 1.8Kg |
