ジャストパラレル
マシンバイス用敷台型式 AJP-200 AJP-160 AJP-125

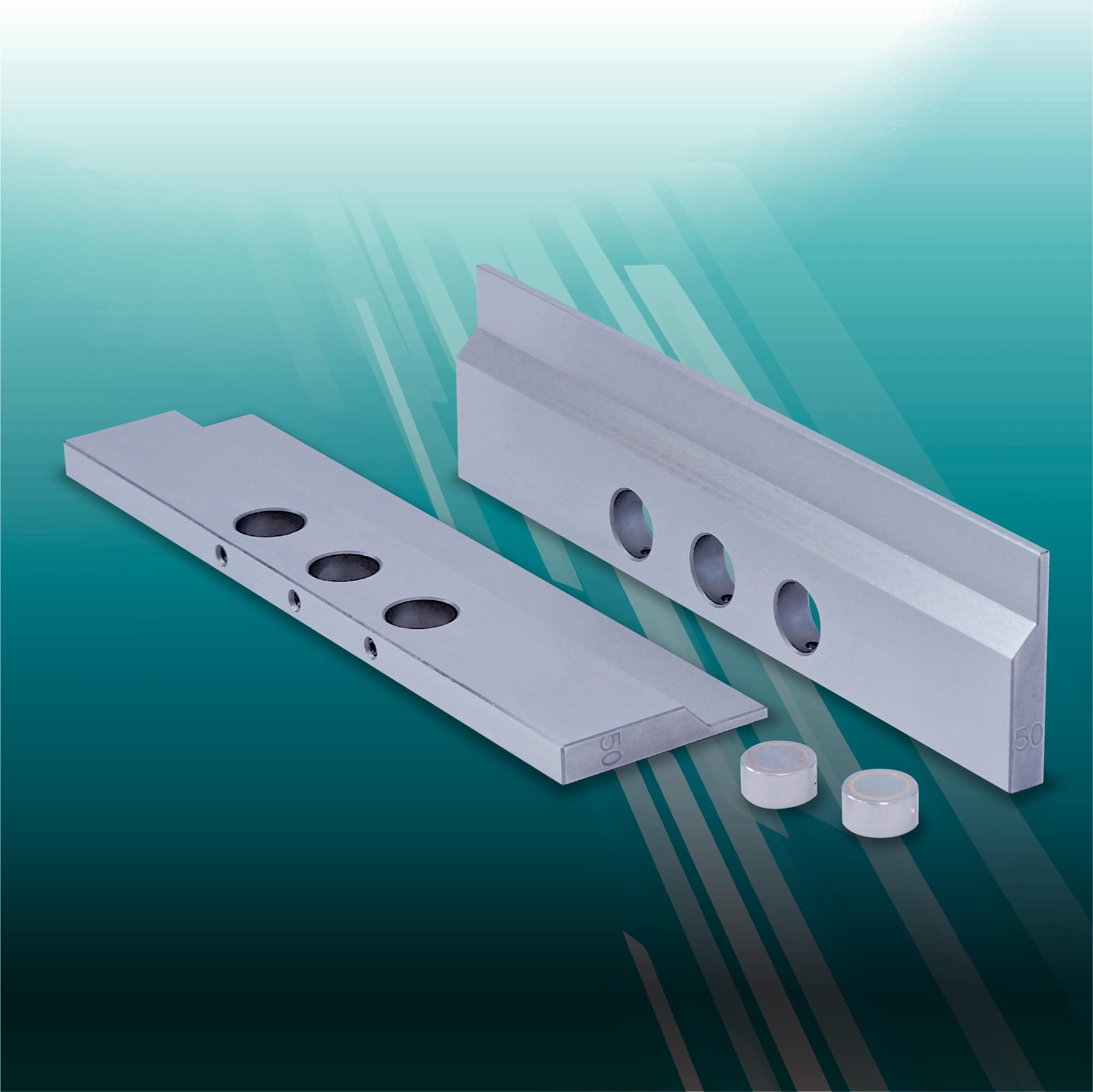

- ジャストパラレルは
- マシンバイス用敷台です。ファインマグネット（別売り）を付ければバイスからのズレや脱落を防止します。
- 特長
●高さは1mm飛び、寸法、枚数は選定出来ます。
●ファインマグネットを取り付ければ、パラレルのズレや脱落を防止します。
- 仕様
●材質 S55C
●焼入れ硬度 HRC50〜55
- 高さの種類
●AJP-200 → 30H〜69H、1mm飛び
●AJP-160 → 30H〜59H、1mm飛び
●AJP-125 → 20H〜50h、1mm飛び
- 使用マグネット
●名称 ファインマグネット〜別売り
●型式 AJP-200（160）用 FM-1508（φ15×8H）
型式 AJP-125用 FM-1008(Ф10×8H)
| 型式 | L±0.5（mm） | H±0.005（mm） | h（mm） |
|---|---|---|---|
| AJP-200 | 200 | 30〜69 | 30H〜39H→5〜14 |
| 40種類1mm飛び | 40H〜69H→15 | ||
| AJP-160 | 160 | 30〜59 | 30H〜39H→5〜14 |
| 30種類1mm飛び | 40H〜59H→15 | ||
| AJP-125 | 125 | 20〜50 | 20H〜34H→2〜14 |
| 31種類1mm飛び | 35H〜50H→15 |

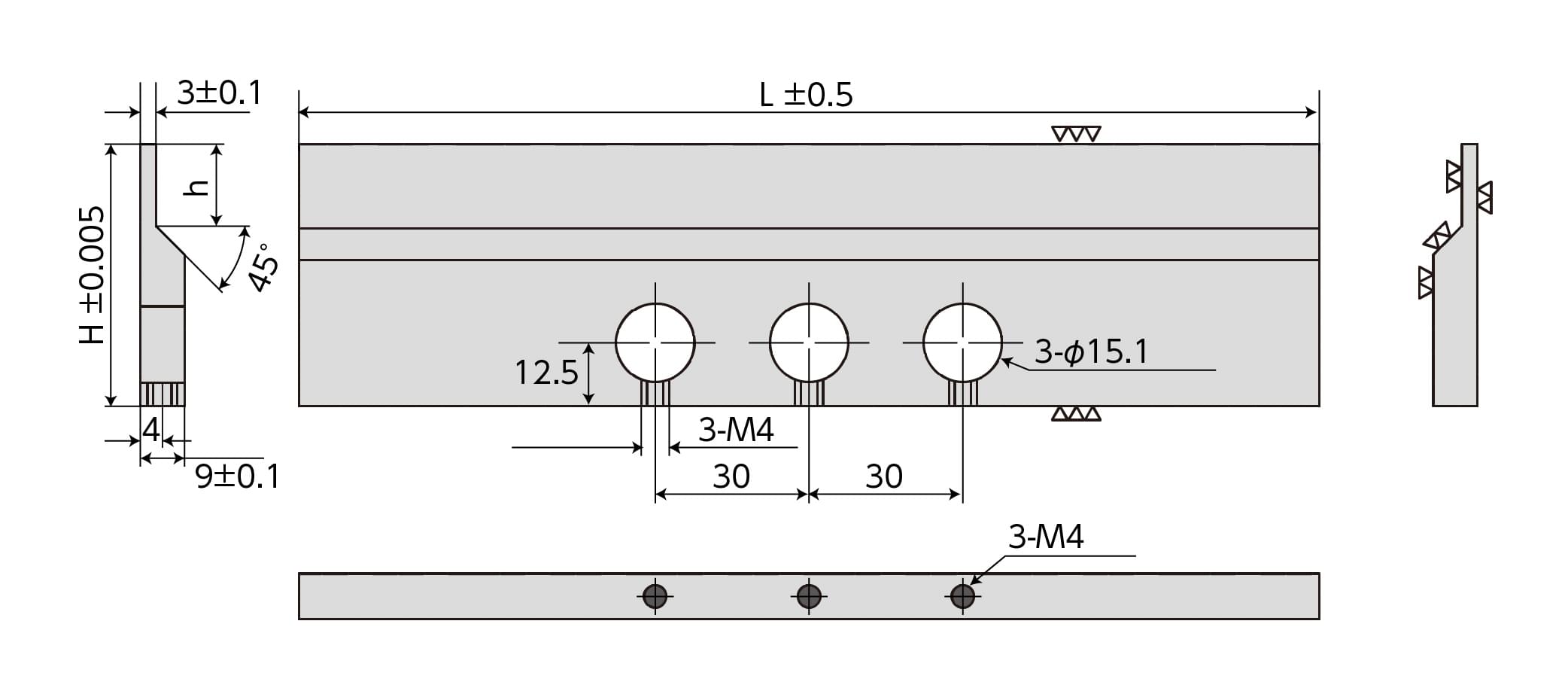

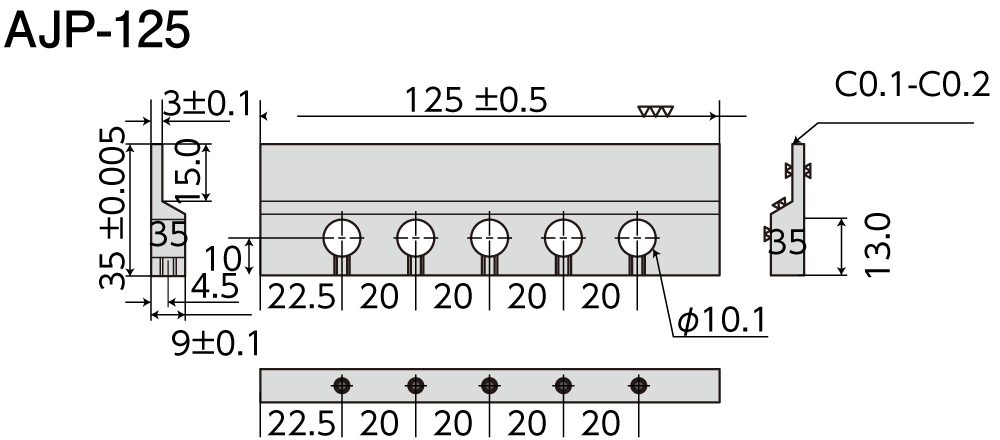

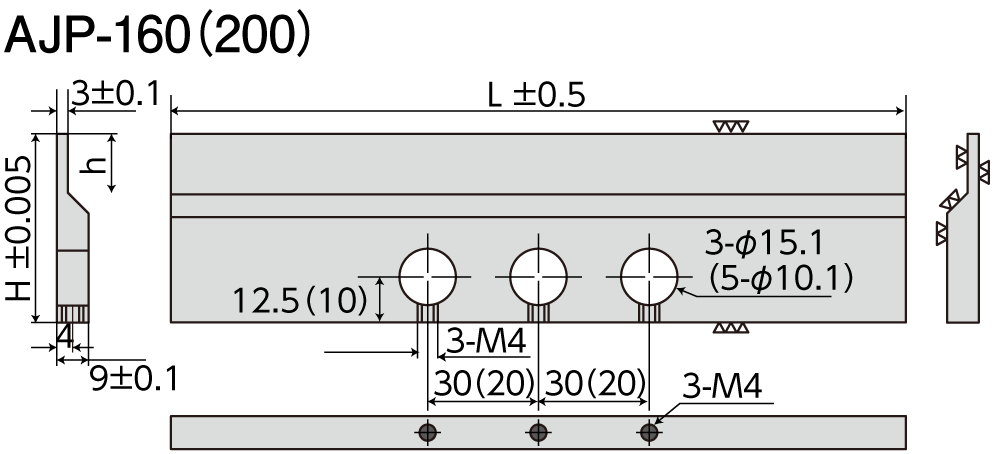

寸法図
※ （ ）はAJP-125
| 20枚購入 | AJP-160（200） | FM-1508 4ケと |
|---|---|---|
| AJP-125 | FM-1008 8ケと |
|
| 10枚購入 | AJP-160（200） | FM-1508 2ケ付 |
| AJP-125 | FM-1008 4ケ付 |
※単品購入の場合は、マグネットは別売りになります。
